رگولاتور قابلمه ای 5v 7805k

رگولاتور قابلمه ای 5v 7805k

رگولاتور LM7805K از سری LM78XX ساخت شرکت National Semiconductor، یک رگولاتور ولتاژ خطی سه‌پایه با خروجی تثبیت‌شده ۵ ولت و جریان خروجی بیش از ۱ آمپر است.

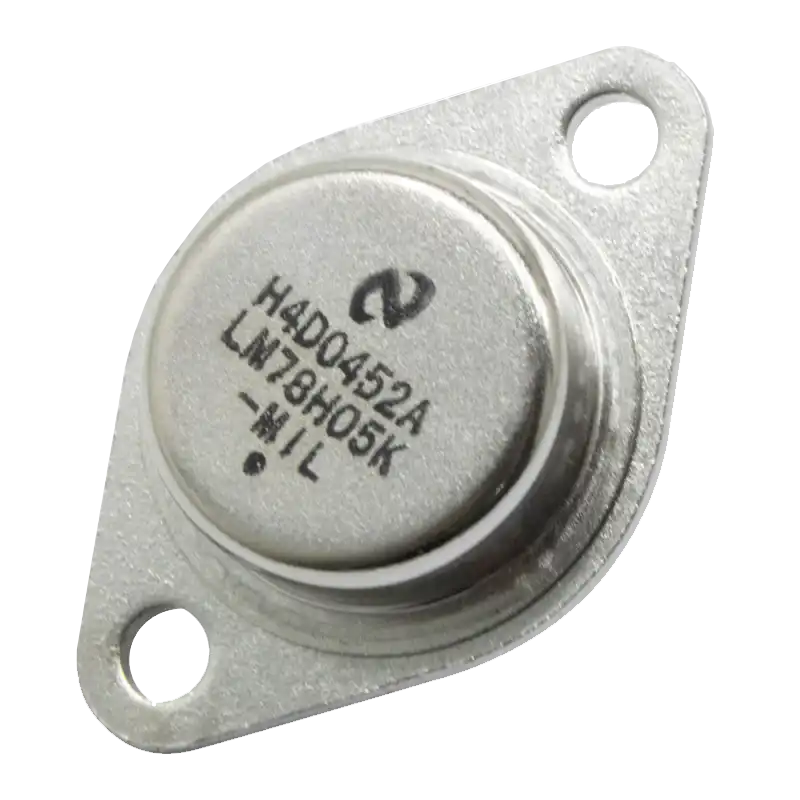

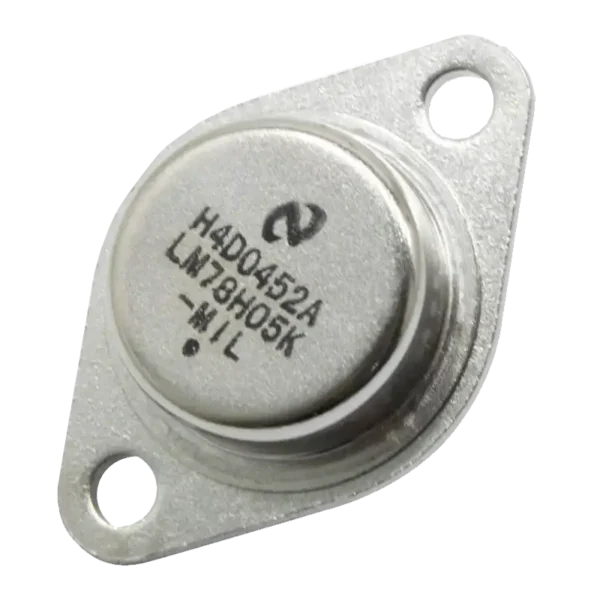

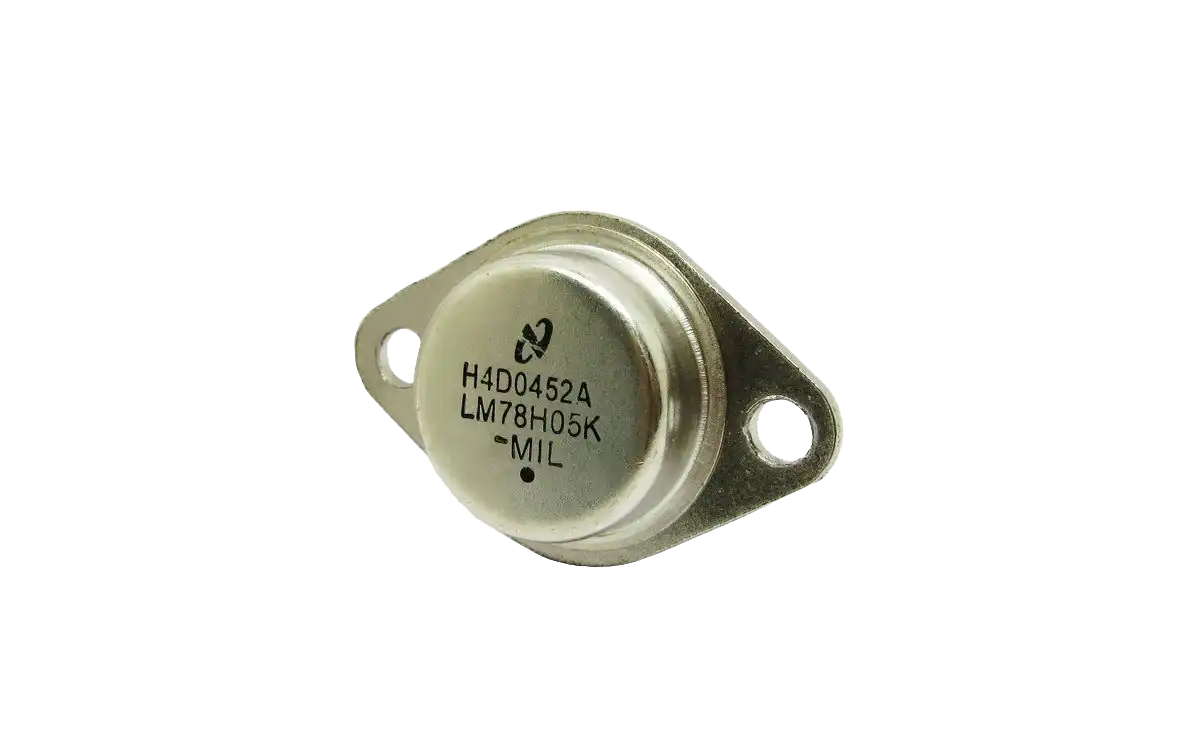

این مدل در پکیج فلزی TO-3 (معروف به قابلمه‌ای) ارائه شده که به‌خوبی قابلیت دفع حرارت را افزایش می‌دهد و برای مصارف صنعتی و توان بالا مناسب است.

LM7805K دارای ویژگی‌هایی نظیر حفاظت در برابر اضافه‌جریان (Short Circuit)، حفاظت در برابر اضافه‌حرارت (Thermal Shutdown) و حفاظت ناحیه امن ترانزیستور خروجی (SOA) است.

عملکرد پایدار، دقت بالا در ولتاژ خروجی (تا ±۲%)، و عدم نیاز به قطعات جانبی برای تنظیم ولتاژ، استفاده از این رگولاتور را در طراحی‌های آنالوگ و دیجیتال بسیار ساده می‌کند.

مشخصات

• ولتاژ خروجی ثابت: 5V
• جریان خروجی: بیش از 1A (در صورت تأمین هیت‌سینک مناسب)
• ولتاژ ورودی مجاز: تا 35V
• افت ولتاژ (Dropout Voltage): حدود 2V در جریان 1A
• تلرانس ولتاژ خروجی: ±۲% در ۲۵°C و ±۴% در محدوده دمای کامل
• ریپل ریجکشن: تا 80dB در فرکانس 120Hz
• جریان بی‌باری (Quiescent Current): حدود 8mA
• محدوده دمای کاری: ۰°C تا +۱۲۵°C
• نوع پکیج: TO-3 فلزی (K Package)
• مقاومت حرارتی پیوند تا کیس: حدود ۴°C/W
• مقاومت حرارتی کیس تا محیط: حدود ۳۵°C/W
• قابلیت حفاظت داخلی در برابر دما و جریان: دارد

کاربردهای رایج

این رگولاتور برای تأمین ولتاژ ۵ ولت تثبیت‌شده در مدارهای الکترونیکی، صنعتی و مخابراتی بسیار پرکاربرد است. پکیج فلزی TO-3 امکان استفاده در شرایط حرارتی سخت را فراهم کرده و آن را به گزینه‌ای مناسب برای مدارهای تغذیه صنعتی، تجهیزات صوتی، کنترلی و ابزار دقیق تبدیل می‌سازد.

• مدارهای تغذیه خطی و آنالوگ
• تثبیت ولتاژ در مدارهای میکروکنترلری
• تجهیزات صنعتی با نیاز به ولتاژ ثابت
• بردهای توسعه و تست آزمایشگاهی
• سیستم‌های صوتی و Hi-Fi
• مدارهای ابزار دقیق (Instrumentation)
• تجهیزات مخابراتی و شبکه‌های محلی
• منابع تغذیه ماژولار
• مدارهای کنترل موتور و رباتیک
• مصارف آموزشی و تحقیقاتی

Specification

Complete specifications at 1A load
Output voltage tolerances of ±۲% at Tj = 25˚C and ±۴% over the temperature range (LM340A)
Line regulation of 0.01% of VOUT/V of ∆VIN at 1A load (LM340A)
Load regulation of 0.3% of VOUT/A (LM340A)
Internal thermal overload protection
Internal short-circuit current limit
Output transistor safe area protection
P+ Product Enhancement tested
